Cum funcționează o mașină de fabricat tăvi de hârtie cu cutie cu 8 colțuri: un ghid complet

Cutia cu 8-colțuri a devenit în liniște una dintre cele mai interesante dezvoltări structurale în ambalajele pe bază de hârtie-. Pare înșelător de simplu - un semifabricat plat de carton stratificat care se termină ca o tavă rigidă, sigură pentru alimente, cu colțuri octogonale întărite. Însă mașinile din spatele lui sunt deloc simple. Acest ghid explică cum funcționează o mașină de fabricat tăvi de hârtie pentru cutii cu 8 colțuri. De asemenea, acoperă logica materială din spatele designului. Și explică de ce această formă a devenit atât de populară atât în ​​ambalarea alimentelor, cât și în ambalarea industrială.

Ce este o cutie cu 8 colțuri și de ce contează forma?

Înainte de a intra în mecanică, merită să înțelegeți de ce există în primul rând opt colțuri.

O tavă standard cu patru-colțuri formează unghiuri drepte la fiecare colț - ușor de tăiat-de tăiat și pliat, dar structural slab la aceste îmbinări. Când pereții sunt pliați în sus, materialul fie se prinde pe raza interioară, fie necesită o suprapunere de lipici care adaugă volum și cost. Designul cu 8 colțuri (octogonale) rezolvă acest lucru prin introducerea a patru tăieturi diagonale la fiecare colț, creând două puncte suplimentare de pliere pe colț. Rezultatul este un profil teșit: în loc de un colț ascuțit de 90 de grade, cutia are o față înclinată mai blândă la fiecare dintre cele patru colțuri.

Această geometrie distribuie stresul mecanic mai uniform pe corpul tăvii. Cercetările publicate în BioResources (Universitatea de Stat din Carolina de Nord) privind comportamentul de termoformare al cartonului acoperit confirmă că concentrațiile de tensiuni în regiunile de colț reprezintă un punct de eroare principal în containerele bazate pe hârtie-sub sarcină - geometria octogonală atenuează tocmai această slăbiciune prin reducerea deformației unghiulare pe care trebuie să o absoarbă fiecare pliu.

Practic, înseamnă și:

Etanșare mai strânsă la fiecare margine de colț

Rezistență mai bună la scurgerile de lichid (important pentru tăvi pentru alimente)

Stivuire mai stabilă sub forțele de compresie din depozit

Materii prime: Carton acoperit și laminat PE

Majoritatea tăvilor produse de aMașină de făcut tăvi de hârtie cu cutie cu 8 colțuriutilizați carton acoperit cu PE-(polietilenă-laminat), uneori cu un strat dublu pe partea de contact-alimenta. Stratul PE îndeplinește două funcții: acționează ca o barieră de umezeală pentru a preveni înmuierea tăvii atunci când intră în contact cu alimentele umede și devine mediul de etanșare termic-care leagă panourile de colț pliate împreună în timpul formării.

Unele amestecuri mai noi înlocuiesc PE cu o acoperire cu PLA (acid polilactic). Astfel, tava se poate strica mai bine atunci când este aruncată. O recenzie din 2024 în Green Chemistry (Royal Society of Chemistry) enumeră multe acoperiri de barieră biodegradabile. Astfel, aceste acoperiri păstrează performanța de etanșare de care au nevoie mașinile de termoformare. Și au redus și plasticul din ulei.

Cartonul în sine este de obicei între 250 și 380 g/m². Deci depinde dacă tava trebuie să transporte alimente grele (mâncăruri, fructe, porții de carne) sau produse de panificație mai ușoare.

Cum funcționează mașina: pas cu pas

1. Die-Cut Blank Feeding

Procesul începe cu coli plate pre-taiate - de carton acoperit deja tăiate la profilul de 8-colț cu o matriță-în amonte. Aceste semifabricate sunt stivuite în magazia mașinii și introduse automat prin ventuze sau role de alimentare cu frecare-în stația de formare. La modelele cu două benzi cu viteză mare-, două semifabricate sunt alimentate simultan pentru a dubla debitul.

Mașinile moderne folosesc sisteme de alimentare servo-acționate, care permit reglarea digitală a vitezei de avans fără schimbări mecanice - utile la comutarea între dimensiunile tăvilor.

2. Zona de încălzire

Odată în interiorul mașinii, semifabricatul trece printr-o stație de încălzire. Duzele de aer cald sau elementele de încălzire cu infraroșu pre-încălzesc zonele de pliere - în special zonele clapetelor de colț și liniile de pliere a peretelui. Încălzirea are două scopuri:

Înmoaie fibra de carton la liniile de pliere, reducând fisurarea în timpul formării

Activează stratul de PE, aducând-o peste punctul său de topire cristalină (~120–130 de grade pentru LDPE), astfel încât să devină adeziv

Fereastra de temperatură aici este strânsă. Dacă este sub-încălzit, PE nu se va lipi și colțurile se vor deschide după formare. Dacă este supra-încălzit, stratul de acoperire migrează sau arde. De obicei, mașinile rulează feedback de temperatură în buclă închisă-prin termocupluri la fiecare zonă de încălzire.

3. Stație de pliere și formare a colțurilor

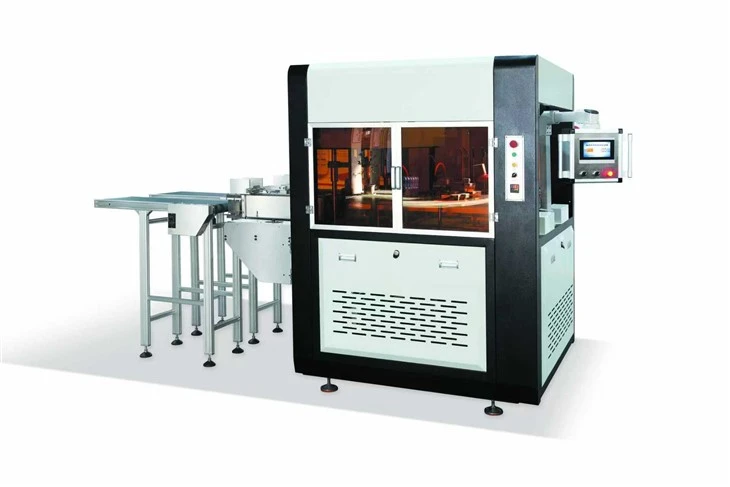

Aceasta este inima mașinii de fabricat tăvi de hârtie cu cutie cu 8 colțuri. Semifabricatul încălzit este transferat pe matrița de formare - o unealtă care se potrivește exact cu geometria interioară a tăvii finite. Un pumn (sau matriță superioară) coboară pentru a apăsa semifabricatul în cavitate.

Pe măsură ce pumnul împinge în jos:

Cei patru pereți laterali se pliază de-a lungul liniilor pre{0}}marcate.

Apoi cele opt clape de colț se pliază spre interior. Deci se înfășoară și se suprapun pentru a face colțul sigilat cu opt-laturi.

Apoi, degetele pliabile ale mașinii sau șinele de ghidare se asigură că clapele de colț se stivuesc în ordinea corectă.

Apoi matrița de formare ține tava sub presiune pentru un timp stabilit (de obicei 0,5-2 secunde). În acest timp, PE topit se răcește și se întărește. Deci, panourile de colț suprapuse sunt lipite definitiv împreună. De aceea, tava își păstrează forma fără adeziv suplimentar. Acoperirea PE în sine este lipiciul.

4. Răcire și evacuare

După formare, unele mașini încorporează o etapă scurtă de răcire - fie cu aer-suflat, fie printr-o suprafață de matriță răcită - pentru a stabili legăturile PE înainte de ejectare. Fără o răcire adecvată, colțurile se pot deschide sub eliberarea elasticului elastic din carton.

Tăvile finite sunt apoi ejectate cu știfturi de împingere sau suflare de aer pe un transportor sau magazie de stivuire. Pe liniile automate, un stivuitor de contor-cuibărește tăvi în cantități fixe pentru ambalarea în aval.

5. Sistem de ieșire și control

Vitezele de producție variază semnificativ. Aparatele compacte cu o singură bandă produc de obicei 30-40 de tăvi pe minut. Configurațiile cu două-bande pot ajunge la 60–80 de bucăți pe minut sau mai mult. Întregul proces - de alimentare, încălzire, formare, răcire, evacuare - este coordonat de un PLC (controller logic programabil) cu un ecran tactil HMI. Parametrii, inclusiv valorile de referință ale temperaturii, timpul de alimentare, presiunea de formare și timpul de stație, sunt stocați ca rețete, permițând schimbarea rapidă între diferite dimensiuni de tăvi.

Componente mecanice cheie

Aplicații: Unde este utilizat acest format de tavă

Versatilitatea formatului de tavă octogonală explică gradul de asimilare al acestuia:

Serviciu alimentar:boluri de salată, tăvi pentru masa de prânz, tăvi de bază pentru tort, pachete de porții de fructe

Panificație și cofetărie:suporturi pentru brioșe, tăvi de prezentare pentru patiserie

Ambalaj farmaceutic:căptușeli de protecție interioare în ambalajul secundar

Piese industriale:ambalaj interior ușor pentru piese electronice sau hardware mic

Deci, un studiu din 2023 în Packaging Technology and Science (Wiley) a analizat procesele de formare a tăvilor din fabrică. Se spune că rezistența colțurilor sub încărcături în mișcare - cum ar fi scuturarea în timpul transportului - este mult mai bună în formele de tăvi cu opt-fațe decât în ​​tăvile normale pliate cu patru-colțuri. Deci se spune că acest lucru se întâmplă deoarece liniile de pliere suplimentare răspândesc stresul punctual pe o zonă mai mare.

De ce formatul cu 8 colțuri crește în relevanță

Există un interes real pentru ambalajele pe bază de fibre-pentru a înlocui spuma (EPS) și tăvile din plastic dur. Deci, un articol din 2024 din Resources, Conservation and Recycling (Elsevier) a analizat schimbările legate de ambalarea alimentelor din întreaga lume. Se spune că tăvile din carton sunt una dintre cele mai bune alegeri pe termen scurt-pentru afaceri. Acest lucru se datorează faptului că funcționează cu sistemele actuale de reciclare. Și există deja mașini care le pot face.

Mașina de făcut tăvi de hârtie cu cutie cu 8 colțuri se află într-o nișă deosebit de utilă aici: produce o tavă structural puternică, rezistentă la scurgeri-din un material care este fie reciclabil (cu plăci acoperite cu PE-prin fluxuri dedicate) fie compostabil (cu variante acoperite cu PLA-). Mașina în sine nu necesită investiții mari de capital în comparație cu liniile de turnare a celulozei, iar schimbările de scule pentru diferite dimensiuni de tăvi sunt relativ rapide.

Gânduri de închidere

Principiul de funcționare al mașinii de fabricat tăvi de hârtie cu cutie cu 8 colțuri este, în esență, un proces de formare termic-mecanică coordonat: căldura activează acoperirea, formarea mecanică creează geometria octogonală, iar răcirea controlată blochează structura pe loc. Designul cu 8-colțuri nu este o alegere estetică - este un răspuns ingineresc la limitările structurale ale cartonului pliat la joncțiunile colțurilor, iar mașina este construită special pentru executarea acelor opt secvențe de pliere cu precizie, viteză și volum mare.

Pentru cumpărătorii de ambalare sau echipele de achiziții care se uită la această mașină, principalii factori de operare care trebuie verificați sunt viteza de formare, cât de precis este controlul zonei de încălzire și cât de ușor este schimbarea sculelor. Deci, aceste trei lucruri decid în mare parte dacă mașina funcționează pentru o setare de producție de-mix sau de-volum mare.

Referințe

Borgqvist, E., şi colab. (2024). Modelarea procesului de termoformare a compozitelor din carton pentru ambalare. BioResources, Universitatea de Stat din Carolina de Nord. bioresources.cnr.ncsu.edu

Guo, L., şi colab. (2024). Acoperiri biodegradabile durabile pentru ambalajele alimentare: o revizuire cuprinzătoare. Chimie verde, Societatea Regală de Chimie. DOI: 10.1039/D3GC02647G

Vishtal, A., şi colab. (2023). Efectele operațiunii de termoformare și ale parametrilor sculelor asupra proprietăților recipientelor din carton. Tehnologia și Știința Ambalajului, Wiley. DOI: 10.1002/pt.2762

Autoritatea Europeană pentru Siguranța Alimentară (EFSA). Evaluarea siguranței materialelor în contact cu alimentele: polietilenă pentru ambalarea alimentelor. Jurnalul EFSA, 2023.

Wikström, F., și colab. (2023). Progrese recente în acoperirea durabilă a hârtiei de barieră pentru ambalajele alimentare. Progresul în acoperiri organice, Elsevier. DOI: 10.1016/j.porgcoat.2023.107572
